Elektronik ve fotonik çipleri birleştiren paketleme teknolojisi: FUTUR-IC

Yapay zeka modelleri, bulut bilişim altyapıları ve yüksek performanslı veri merkezleri büyüdükçe, çipler arasındaki veri aktarım hızı ve enerji verimliliği daha kritik hale geliyor. Geleneksel bakır bağlantılar ve elektriksel sinyal hatları, artan veri trafiği karşısında direnç, gecikme ve ısınma sorunlarıyla karşılaşıyor. Massachusetts Teknoloji Enstitüsü (MIT) bünyesinde yürütülen FUTUR-IC araştırma programı, elektronik işlem bileşenleri ile fotonik veri iletim bileşenlerini aynı üretim ekosisteminde birleştiren yeni bir paketleme teknolojisi geliştirdi. Mevcut yarı iletken üretim hatlarıyla uyumlu olması hedeflenen bu yaklaşım, elektronik ve fotonik çiplerin daha ölçeklenebilir biçimde entegre edilmesine imkan sağlayabilir.

ELEKTRONİK VE FOTONİK AYNI PAKETTE BULUŞUYOR

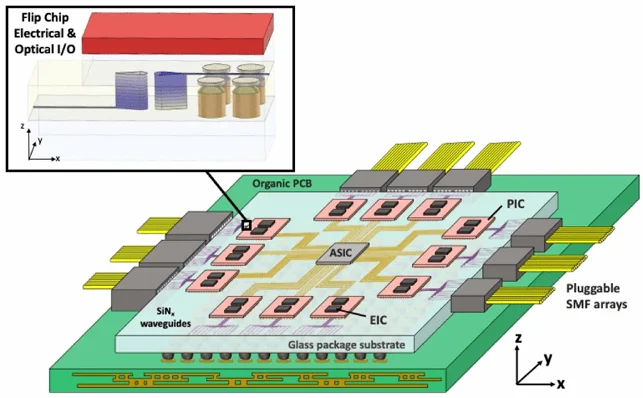

Yarı iletken sektöründe performans artışı yalnızca işlemci çekirdeklerinin hızına değil, bu çekirdekler arasında verinin ne kadar hızlı ve verimli taşındığına da bağlı. Geleneksel elektronik sistemler bilgiyi elektrik sinyalleriyle işlerken, fotonik sistemler veriyi ışık üzerinden taşıyor. Bu iki teknolojinin aynı silikon taban üzerinde birleştirilmesi, uzun süredir veri merkezleri ve yüksek performanslı hesaplama sistemleri için önemli bir hedef olarak görülüyor. MIT’nin geliştirdiği yeni entegrasyon yöntemi, fotonik çiplerin montaj maliyetini ve teknik karmaşıklığını azaltmayı amaçlıyor.

OPTİK LEHİM TÜMSEKLERİ GELİŞTİRİLDİ

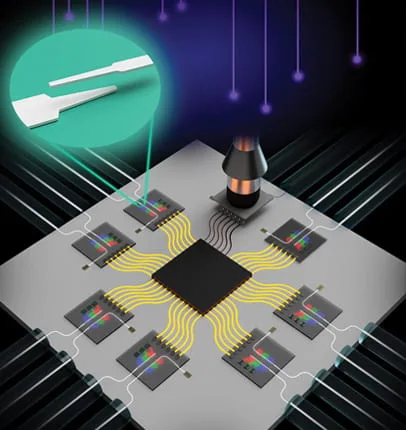

Mevcut mikroçip üretiminde işlemci bileşenlerini birbirine bağlamak için metalik lehim tümsekleri kullanılıyor. Ancak veri hızları yükseldikçe bu bağlantılar enerji kaybı ve sinyal bozulması yaratabiliyor. MIT mühendisleri, bu soruna karşı lehim tümseklerinin optik eşdeğerleri olarak tanımlanan yeni bağlantı mimarileri geliştirdi. Bu optik bağlantılar, ışığın çip bileşenleri arasında düşük kayıpla aktarılmasını hedefliyor. Böylece veri transferinde elektriksel bağlantıların neden olduğu ısınma ve verim kaybının azaltılması amaçlanıyor.

ÜÇ FARKLI KUPLAJ MİMARİSİ KULLANILDI
Profesör Juejun Hu ve ekibi tarafından geliştirilen optik bağlantı yaklaşımı, ışığı bileşenler arasında taşımak için farklı kuplaj mimarilerine dayanıyor. Bunlardan GRIN olarak adlandırılan dereceli indeks kuplörü, geniş dalga boyu uyumluluğu ve yüksek bant genişliği sunarak daha esnek optik sinyal aktarımı sağlıyor. Evanescent yani sönümlü kuplör ise daha düşük maliyetli üretim ve çip üzerinde daha yoğun paketleme imkanıyla öne çıkıyor. Bu yapı, sınırlı alanda daha fazla optik bağlantı kurmak isteyen çip tasarımları için önemli bir seçenek oluşturuyor.

1 PETABİT HEDEFİ ÖNE ÇIKIYOR
FUTUR-IC Direktörü Anu Agarwal, programın uzun vadeli hedefinin veri iletim hızlarını saniyede yüzlerce terabit seviyesinden saniyede 1 petabitin üzerine taşımak olduğunu belirtti. Agarwal’a göre hesaplama işlemlerinde elektronik bileşenlerden yararlanılırken, iletişim ve veri transfer hatlarında fotoniğin kullanılması, yeni nesil veri merkezlerinin enerji ihtiyacını önemli ölçüde azaltabilir. Bu yaklaşım, özellikle yapay zeka sunucuları ve yüksek performanslı bilgi işlem altyapılarında artan veri aktarım ihtiyacına yanıt verebilecek bir model olarak değerlendiriliyor.

KARBON TAKİBİ İÇİN EARTHSTER PLATFORMU
FUTUR-IC programı, yalnızca donanım mimarisine değil, yarı iletken üretim süreçlerinin sürdürülebilirliğine de odaklanıyor. Program kapsamında geliştirilen Earthster modelleme platformu, yarı iletken üreticilerinin parça başına enerji kullanımı, ham madde sarfiyatı ve karbon emisyonu yoğun noktalarını analiz etmesine imkan sağlıyor. Bu platform, üretim süreçlerinde hangi aşamaların daha fazla enerji tükettiğini ve karbon yükü oluşturduğunu belirlemeyi hedefliyor. Böylece üreticiler, maliyet ve çevresel etki açısından daha verimli süreçler tasarlayabilecek.

SEKTÖREL EĞİTİM PROGRAMLARI BAŞLATILDI
MIT ekibi, yarı iletken fabrikalarında kaynak verimliliğini yönetecek nitelikli insan kaynağı ihtiyacına da dikkat çekiyor. FUTUR-IC programı kapsamında çevrimiçi kurslar ve yoğun eğitim kampları düzenlenerek sektörde çalışan mühendis ve teknik uzmanların yeni üretim yaklaşımlarına hazırlanması hedefleniyor. Bu eğitimler, hibrit elektronik-fotonik çip mimarilerinin üretim süreçlerine entegrasyonu ve sürdürülebilir yarı iletken üretimi konularında bilgi birikimi oluşturmayı amaçlıyor.

MEVCUT FABRİKALARLA UYUM AVANTAJI
Geliştirilen hibrit elektronik-fotonik paketleme teknolojisinin ticari pazara yayılması için zamana ihtiyaç olduğu belirtiliyor. Ancak yöntemin en önemli avantajlarından biri, mevcut yarı iletken dökümhane ekipmanlarıyla uyumlu biçimde üretilebilmesi. Bu uyum, büyük çip üreticilerinin fabrikalarını sıfırdan kurmadan yeni nesil fotonik bağlantı teknolojilerini üretim süreçlerine dahil edebilmesinin önünü açabilir. MIT’nin geliştirdiği yaklaşım, veri merkezleri, yapay zeka altyapıları ve yüksek performanslı hesaplama sistemlerinde daha hızlı ve daha enerji verimli çip bağlantıları için önemli bir adım olarak öne çıkıyor.
