Yapay zeka yatırımlarının hız kazanmasıyla birlikte küresel teknoloji ekonomisinde dengeler yalnızca veri merkezlerinde değil, bu merkezlerin temel bileşenlerini üreten yarı iletken sektöründe de değişiyor. Artan yüksek performanslı bilgi işlem ihtiyacı, bellek çipi üretiminde ciddi baskı yaratırken, sektörün iki büyük oyuncusu Samsung ile SK Hynix’i yeni nesil mimariler geliştirmeye zorluyor.
Özellikle kurumsal veri merkezlerinin hızla yaygınlaşması, yüksek bant genişlikli bellek ve standart DRAM üretiminde aynı kaynakların kullanılmasına yol açıyor. HBM ve geleneksel DRAM çiplerinin benzer ham madde ve üretim hatlarını paylaşması, tedarik zincirinde daralma riskini artırırken, üreticileri daha verimli ve daha yoğun mimarilere yöneltiyor.
Sektör kaynaklarına göre, Güney Koreli iki dev üretici, mevcut darboğazları aşmak ve geleceğin bellek standardını belirlemek için birbirinden farklı iki teknoloji yaklaşımı üzerinden sert bir rekabete girmiş durumda.
YENİ MİMARİLER ZORUNLU
İşlemcilerde üretim düğümleri nanometre cinsinden ölçülürken, bellek çiplerinde daha farklı bir adlandırma sistemi kullanılıyor. Ancak teknik adlandırmadan bağımsız olarak, DRAM üretiminin önündeki asıl sorun fiziksel sınırlar olarak öne çıkıyor.

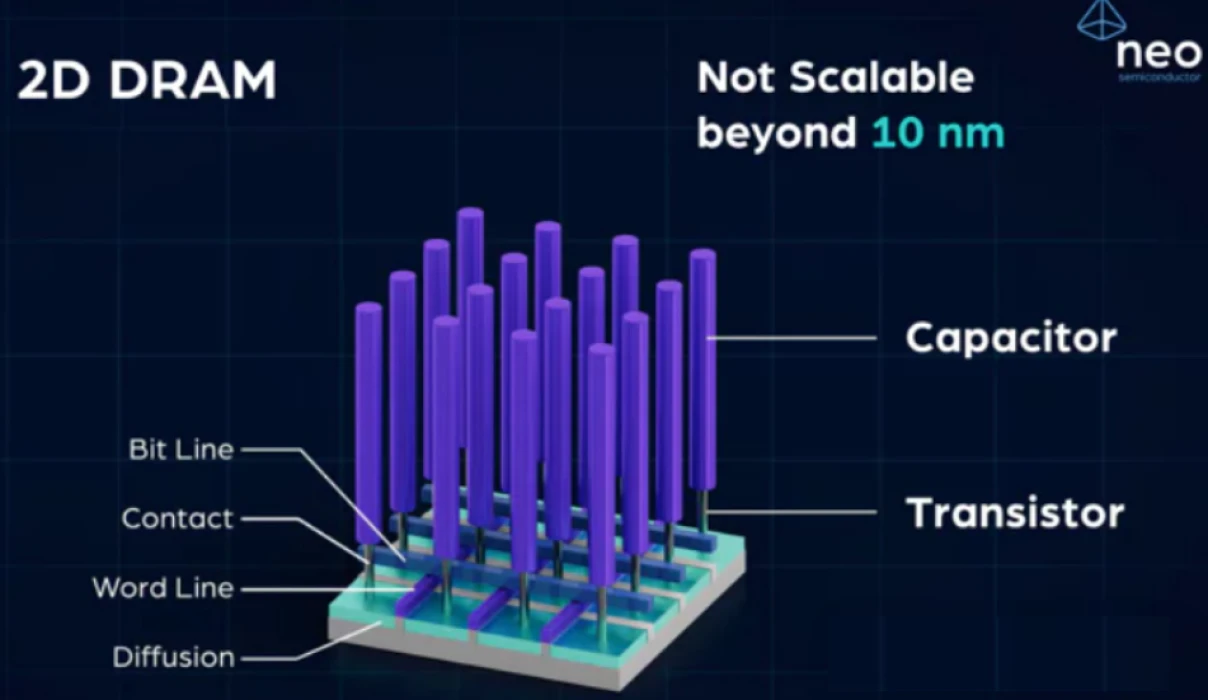

Bir DRAM hücresi, yalnızca transistörden ibaret değil; aynı zamanda veriyi tutan bir kapasitör içeriyor. Üretim düğümleri küçüldükçe bu kapasitörlerin de küçülmesi gerekiyor, ancak veri kaybını önlemek için belirli bir fiziksel boyutun altına inmek her zaman mümkün olmuyor. Bu durum, klasik yatay yerleşim mimarisinin giderek daha zor uygulanmasına neden oluyor.

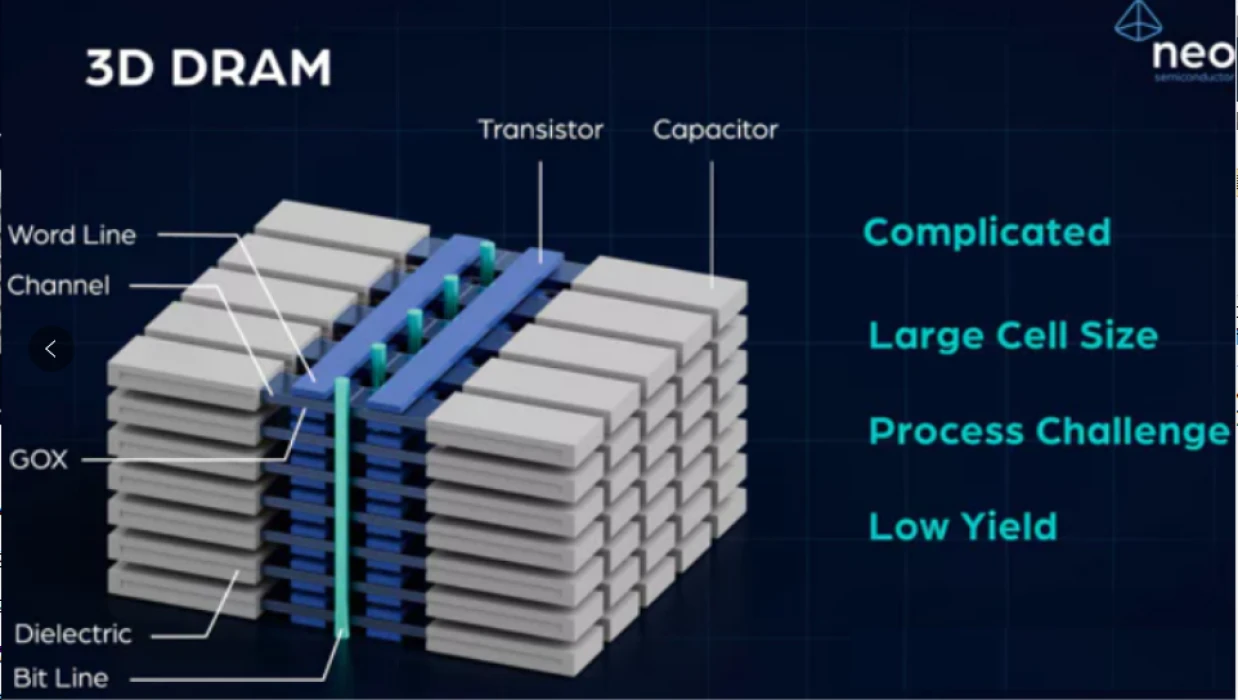

İşte bu nedenle üreticiler, transistörlerin yatay düzlemde değil, dikey biçimde üst üste yerleştirildiği 3D DRAM mimarilerine yöneliyor. Fakat bu geçiş de kendi içinde yeni mühendislik sorunları yaratıyor. Yoğunluk arttıkça, bileşenlerin birbirine temas etmesini önlemek için yeni yalıtım çözümleri ve gelişmiş istifleme teknikleri gerekiyor.
SAMSUNG'DAN GAAFET TABANLI YAKLAŞIM
Sektör analizlerine göre Samsung, yeni nesil DRAM yarışında avantaj sağlamak için GAAFET (Gate-All-Around FET) tabanlı üretim yaklaşımını merkezine alıyor. İşlemci üretiminde daha önce kullanılan bu teknoloji, akım kontrolünü artırmak ve performansı yükseltmek amacıyla kapının iletim kanalını çevrelemesi esasına dayanıyor.
Ancak bu yapının DRAM hücrelerine uygulanması, işlemci mimarisine kıyasla çok daha karmaşık bir mühendislik gerektiriyor. Çünkü DRAM’de yalnızca işlem değil, veri depolama işlevi de söz konusu. Bu nedenle Samsung’un, okuma ve yazma işlemlerini yöneten devreleri, gelişmiş NAND belleklerde olduğu gibi bellek dizisinin altına yerleştirmeyi planladığı belirtiliyor.
Bu yaklaşımın temel amacı, çip üzerindeki alan kullanımını daha verimli hale getirmek ve veri işleme kapasitesini artırmak. Başka bir ifadeyle Samsung, yalnızca daha küçük bir çip üretmeye değil, aynı alanda daha fazla işlev sunan bir yapı kurmaya çalışıyor.
SK HYNIX'DEN DİKEY MİMARİ
Samsung’un yaklaşımına karşılık, SK Hynix ise tamamen farklı bir mimari model üzerinde ilerliyor. Şirketin test ettiği 4F² adlı yapı, dikey istifleme mantığını temel alıyor.
Bu modelde transistörler yatay yerine dikey bir sütun halinde konumlandırılıyor. Kapı malzemesinin yapıyı çevrelediği bu yaklaşımda, veriyi kapasitörden alan elektronik bileşenler de sütunun hemen altına entegre ediliyor. Böylece alan kullanımının daha verimli hale getirilmesi ve yoğunluk artışının daha kontrollü biçimde sağlanması hedefleniyor.
SK Hynix’in bu tercihi, yalnızca teknik bir alternatif değil; aynı zamanda pazarda kendi standardını oluşturma stratejisinin parçası olarak görülüyor. Şirket, özellikle yüksek yoğunluklu veri merkezi uygulamaları ve gelecekteki yapay zeka altyapıları için daha uygun maliyetli ve daha ölçeklenebilir bir çözüm sunmayı amaçlıyor.
ÖNÜMÜZDEKİ ON YILI ETKİLEYECEK
Uzmanlara göre, Samsung ve SK Hynix’in geliştirdiği bu yeni mimariler yalnızca iki şirket arasındaki teknik rekabetin ürünü değil. Aynı zamanda önümüzdeki yıllarda veri merkezleri, bulut bilişim sistemleri, otonom teknolojiler ve yüksek işlem gücü gerektiren endüstriler için maliyet yapısını belirleyecek bir dönüşümün başlangıcı olabilir.
Hangi mimarinin daha hızlı ticarileşeceği ve sektör genelinde ilk kabul gören standart haline geleceği, sadece üreticilerin pazar payını değil, aynı zamanda küresel teknoloji yatırımlarının yönünü de etkileyebilir. Çünkü bellek tarafında yaşanacak her verimlilik artışı, doğrudan yapay zeka altyapılarının toplam maliyetine yansıyor.
BELLEK PAZARINDA YENİ DÖNEM
Yapay zeka çağında rekabet artık yalnızca daha güçlü işlemciler üretmekten ibaret değil. Bu işlemcileri besleyecek bellek altyapısının nasıl tasarlanacağı da en az işlem gücü kadar kritik hale geliyor. Samsung ile SK Hynix arasında 3D DRAM alanında başlayan bu yeni yarış, yarı iletken sektörünün önümüzdeki dönemine yön verecek en önemli başlıklardan biri olarak öne çıkıyor.
Bu nedenle bugün laboratuvarlarda ve üretim hatlarında yürütülen bu mücadele, yarının veri merkezleri ve dijital ekonomisi için belirleyici bir standart savaşına dönüşmüş durumda.
