Intel, dünyanın en ince GaN çipletini üretti: Sadece 19 µm
Intel Foundry, yarı iletken tasarımında çığır açan bir başarıya imza attı. Yalnızca 19 μm kalınlığında dünyanın ilk ve en ince Galyum Nitrür (GaN) çipletini üretti. Bu teknoloji, 5G'den veri merkezlerine kadar dijital altyapının çehresini değiştirecek.
Küresel teknoloji devleri daha kompakt alanda daha fazla güç ve verimlilik arayışını sürdürürken, Intel Foundry modern bilişimin en kritik zorluklarından birini çözüme kavuşturdu. 2025 IEEE Uluslararası Elektronik Cihazlar Toplantısı'nda (IEDM) sunulan yeni nesil GaN-silikon levha teknolojisi, geleneksel silikonun fiziksel sınırlarını aşarak enerji verimliliğinde yeni bir standart belirliyor.
TEK ÇİPTE TAM ENTEGRASYON
Intel araştırmacıları, GaN transistörlerini geleneksel silikon tabanlı dijital devrelerle tek bir çip üzerinde (monolitik) birleştirmeyi başardı. Bu inovasyonun ticari ve teknik yansımaları şu şekilde öne çıkıyor:
- Maliyet ve alan tasarrufu: Karmaşık hesaplama işlevleri doğrudan güç çiplerine entegre edildiği için ayrı yardımcı çiplere olan ihtiyaç ortadan kalkıyor.
- Enerji kaybında azalma: Bileşenler arasındaki sinyal iletim yolları kısaldığı için enerji verimliliği maksimum seviyeye çıkıyor.

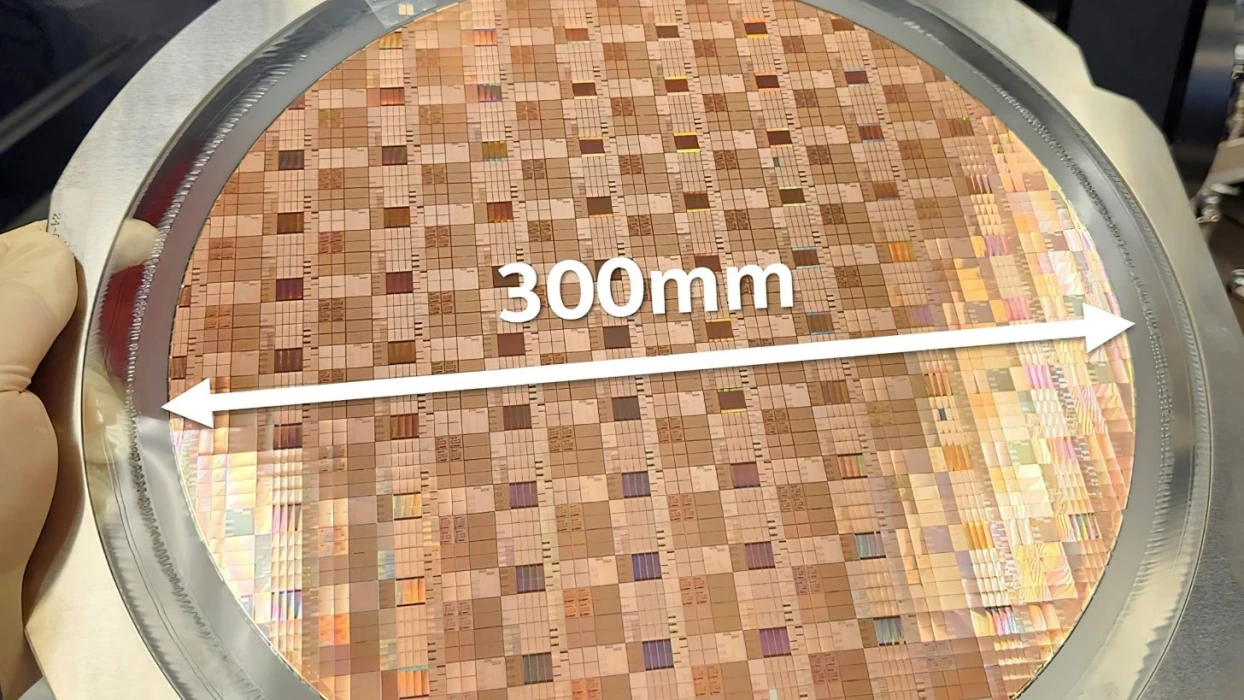

- Standart üretim uyumu: 300 mm silikon levhaların kullanılması, mevcut üretim altyapısıyla tam uyum sağlayarak büyük ölçekli yatırım maliyetlerini düşürüyor.
5G, 6G VE VERİ MERKEZLERİNDE YENİ DÖNEM
Yeni GaN çiplet teknolojisi, özellikle yüksek frekans ve güç yoğunluğu gerektiren sektörlerde ‘oyun kurucu’ rolü üstlenmeye hazırlanıyor.
Kritik Uygulama Alanları:
- Veri merkezleri: Daha hızlı anahtarlama yeteneği sayesinde enerji kaybı azalırken, voltaj regülatörleri işlemciye daha yakın konumlandırılarak dirençli enerji kayıpları minimize edilecek.
- Kablosuz altyapı: 200 GHz üzerindeki frekanslarda çalışabilme yeteneği, bu teknolojiyi önümüzdeki on yılın 5G ve 6G baz istasyonları ile RF ön uç sistemleri için doğal bir aday yapıyor.
- Savunma ve havacılık: Yüksek elektriksel anahtarlama hızı sayesinde radar sistemleri, uydu iletişimi ve fotonik uygulamalarda üstün performans vaat ediyor.
SİLİKONUN SINIRLARI AŞILDI: SICAKLIK VE GÜÇ DENGESİ
Geleneksel silikon çipler 150°C üzerindeki sıcaklıklarda güvenilirlik sorunları yaşarken, GaN'ın geniş bant aralığı çok daha yüksek sıcaklıklarda kararlı çalışmasına olanak tanıyor. Bu durum, özellikle ‘tekerlekli veri merkezleri’ olarak adlandırılan elektrikli araçların termal yönetim sistemlerinde devrim yaparak soğutma maliyetlerini ve sistem boyutlarını aşağı çekecek.
