Kuantum nokta devrimiyle QLED ekranlarda yüksek çözünürlük

Cambridge Üniversitesi araştırmacıları, yüksek çözünürlüklü ve kadmiyum içermeyen QLED ekranların üretimini kolaylaştıran yeni bir baskı yöntemi geliştirdi. 'Çatlak destekli transfer baskı' tekniği, seri üretim maliyetlerini düşürmeyi hedefliyor.

İstanbul Ticaret Gazetesi

Yayınlanma

Paylaş
Kuantum nokta devrimiyle QLED ekranlarda yüksek çözünürlük

Küresel elektronik pazarında ekran teknolojilerine yönelik rekabet hızlanırken, Cambridge Üniversitesi araştırmacıları QLED üretiminde yeni bir yöntem geliştirdi. Nature Electronics dergisinde yayımlanan çalışmada, milyonlarca kuantum noktanın istenilen piksel desenlerine yüksek hassasiyetle yerleştirilmesini sağlayan 'çatlak destekli transfer baskı' tekniği tanıtıldı. Standart LED teknolojisinin fiziksel sınırlarına yaklaşılmasıyla birlikte daha canlı renkler ve yüksek elektriksel kararlılık sunan kuantum nokta tabanlı QLED ekranlara yönelik ilgi artarken, yeni yöntemin taşınabilir akıllı ekranlar ve mobil cihazlarda seri üretim sürecini kolaylaştırması hedefleniyor.

KONTROLLÜ ÇATLAK

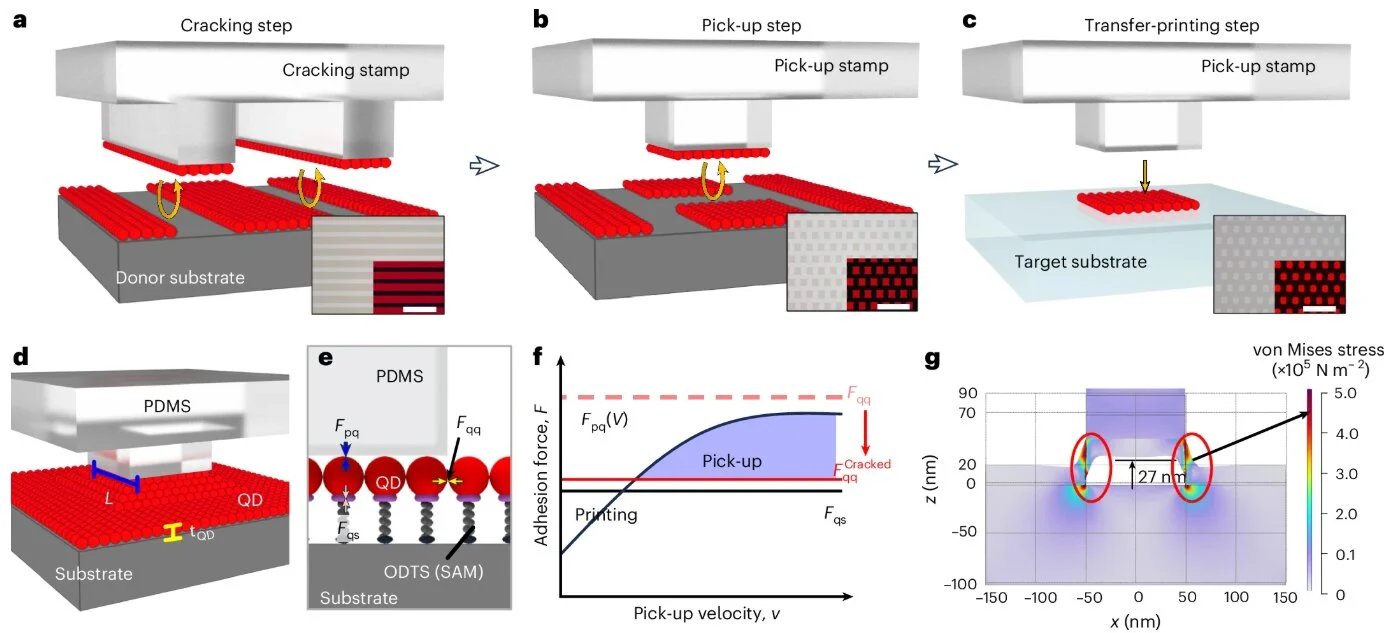

Yeni üretim yöntemi, kuantum noktalarının ince bir katman oluşturacak şekilde yüzeye biriktirilmesiyle başlıyor. Komşu parçacıklar arasındaki çekim kuvvetleri noktaların doğal biçimde birbirine tutunmasını sağlıyor. Ardından kontrollü çatlaklar oluşturularak kuantum noktalar istenilen piksel desenlerine ayrılıyor ve ince film transistör arka düzlemine aktarılıyor. Bu süreç, piksel yerleşiminin yüksek hassasiyetle yapılmasına imkân veriyor.

KADMİYUMSUZ ÜRETİM

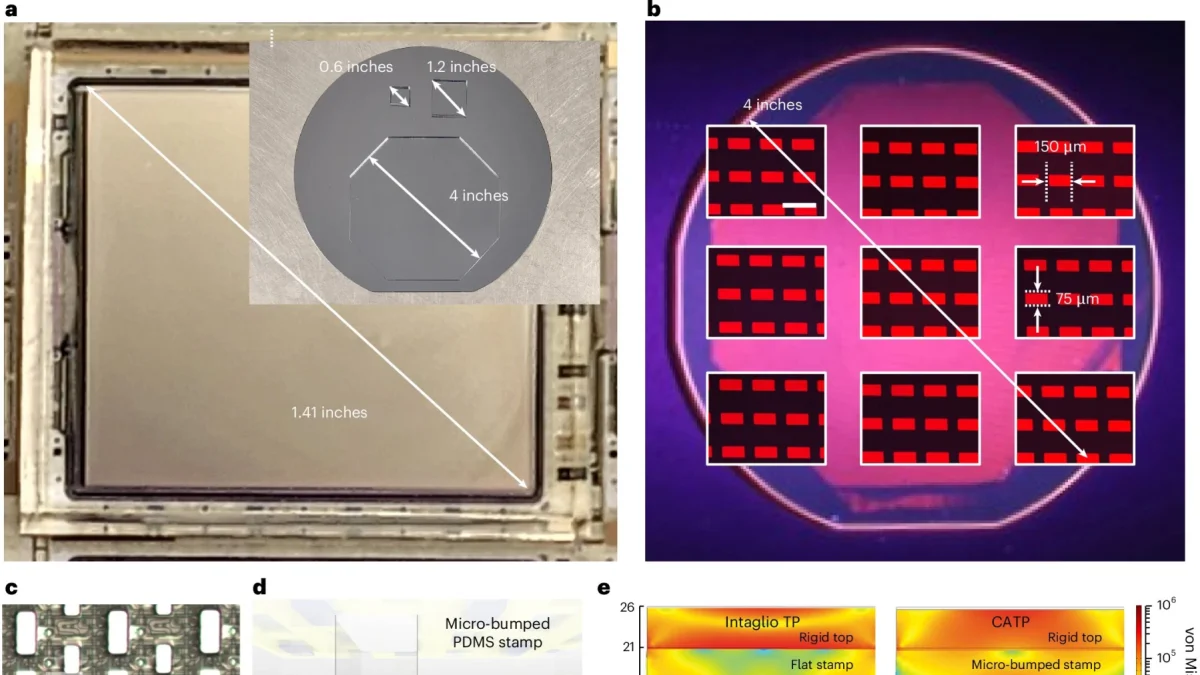

Geliştirilen desenleme yöntemi, 600 nanometreye kadar küçülen piksel boyutlarına ulaşabiliyor. Teknolojinin önemli özelliklerinden biri de zehirli ağır metal kadmiyumu üretim sürecinden çıkarması. Araştırma ekibi, bu yöntemle inç başına 341 piksel çözünürlüğe sahip esnek mavi aktif matris ekranlar üretmeyi başardı. Kadmiyum kullanılmaması, teknolojiyi çevresel, sosyal ve yönetişim kriterlerine uyum açısından da daha elverişli hale getiriyor.

DAHA UZUN ÖMÜR

Nano ölçekteki arayüzlerin hassas biçimde kontrol edilmesi, kuantum noktalarının paketleme yoğunluğunu artırıyor. Bu yapı, ekranların çalışma ömrünün uzamasına katkı sağlıyor. Aynı zamanda mevcut üretim tekniklerine göre daha yüksek parlaklık elde edilirken üretim sırasında oluşan fire oranlarının azaltılması hedefleniyor.

SERİ ÜRETİM

Laboratuvar ortamında geliştirilen prototipler, yüksek çözünürlüklü QLED ekranların daha büyük ölçekte üretilebilmesi açısından yeni bir seçenek sunuyor. Farklı ekran boyutları ve çözünürlükler için kalibre edilebilen çatlak destekli transfer baskı yöntemi, mobil cihazlardan taşınabilir ekranlara kadar farklı ticari ürünlerde kullanılabilecek şekilde geliştiriliyor. Teknolojinin ölçeklenebilir hale gelmesi, milyarlarca dolarlık tüketici elektroniği pazarında QLED üretiminin daha geniş bir alana yayılmasının önünü açabilir.
