Bilim insanları, süper iletkenleri alışılagelmiş akım sınırlarının ötesine taşıdı

Max Planck Yapı ve Dinamik Enstitüsü (MPSD) liderliğindeki uluslararası araştırma ekibi, süper iletken malzemelerin akım taşıma kapasitesini sınırlayan fiziksel engelleri aşmak için yeni bir yöntem geliştirdi. Elektriksel direncin ortadan kalktığı bu malzemelerde, manyetik girdapların hareketi enerji kayıplarına yol açarak performansı sınırlıyor.

Araştırmacılar, pikosaniye ölçeğindeki elektrik darbeleriyle bu hareketin neden olduğu kayıpların önüne geçerek malzemelerin akım taşıma potansiyelini ortaya koydu. MPSD kaynaklı araştırmaya göre yöntem, kuantum devreleri ve hassas sensör teknolojilerinde verimliliği artırırken gelecek nesil optoelektronik ve yüksek güçlü manyetik cihazlar için de yeni bir ticari standart tanımlıyor.

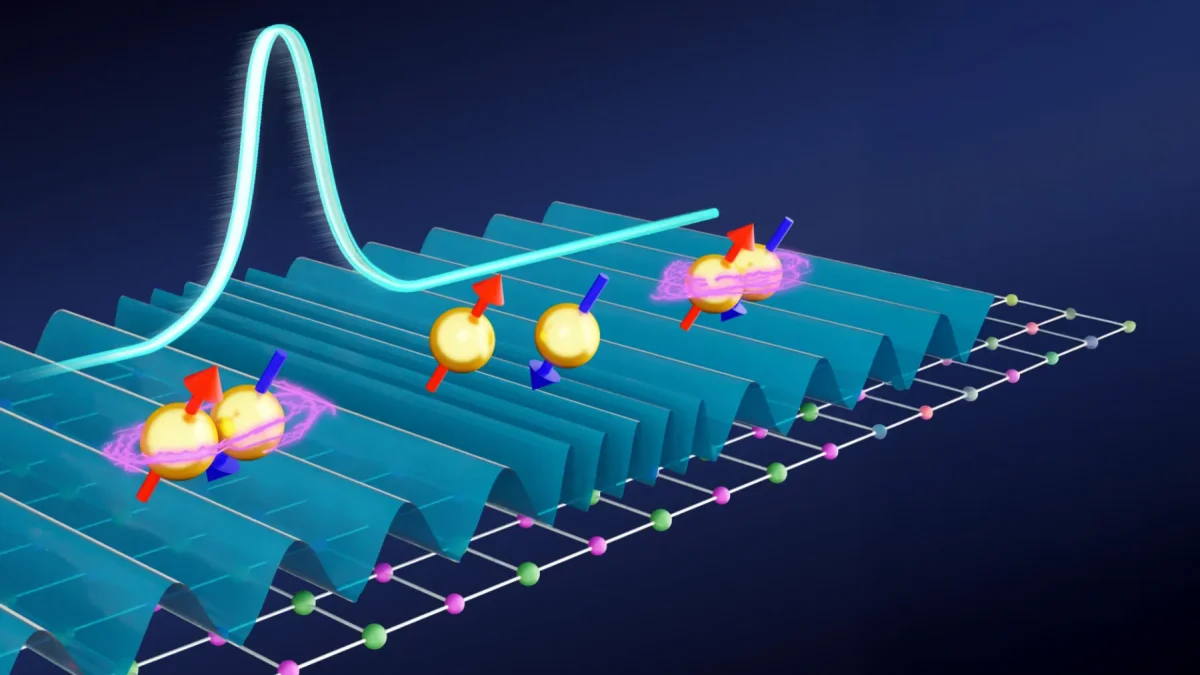

PİKOSANİYELİK AKIM DARBELERİ

Tip-II süper iletkenlerde doğru akım (DC) iletimi sırasında oluşan manyetik girdap hareketlerini ve ısınmayı aşmayı amaçlayan ekip, girdapların hareketinden çok daha hızlı çalışan bir iletim platformu tasarladı. MPSD’de geliştirilen sistemde, 515 nanometre dalga boyundaki yeşil lazer darbeleriyle tetiklenen fotoiletken anahtarlar kullanıldı.

Bu anahtarlar, yalnızca birkaç pikosaniye süren elektrik akımı üreterek girdapların malzemeyi ısıtmasına veya yapısını bozmasına fırsat vermeden akım yoğunluğunu en yüksek seviyeye çıkardı. Saniyede onlarca kilometre hıza ulaşabilen manyetik girdapların hareketi, bu kadar kısa sürede nanometre ölçeğiyle sınırlı kaldı.

Teknik, süper iletkenlerin akım taşıma kapasitesini temel 'çift çözülme' sınırına yaklaştırdı. Böylece enerji nakil hatlarından kuantum çiplere kadar uzanan geniş bir endüstriyel alanda verimlilik kayıplarını sıfırlama potansiyeli ortaya çıktı.

MALZEMELERİN FARKLI TEPKİLERİ

Araştırmacılar, platformu mikroskobik yapıları birbirinden temelden farklı olan niyobyum nitrür (NbN) ve itriyum baryum bakır oksit (YBCO) üzerinde test etti. Her yönde eşit enerji boşluğuna sahip homojen NbN, geleneksel kritik akım değerlerinin çok üzerindeki seviyelere kadar süper iletkenliğini korudu.

Eşik aşıldığında ise süper iletkenlik aniden çöktü. Enerji boşluğu yöne göre değişen YBCO’da, artan akım yoğunluğu karşısında kademeli bir zayıflama gözlendi. Araştırma lideri Prof. Andrea Cavalleri, çok kısa elektrik darbelerinin geleneksel doğru akım ölçümleriyle tespit edilemeyen mikroskobik özellikleri görünür kıldığını belirtti.

Cavalleri, yöntemin kuantum malzemelerini kontrol etme ve karakterize etme süreçlerinde yeni bir bilimsel dönem başlattığını vurguladı.

ENDÜSTRİYEL UYGULAMA POTANSİYELİ

Geleneksel iletim sistemlerindeki ısı kaybı ve manyetik bozulma engellerini ortadan kaldırarak malzemeyi içsel 'çift çözülme' sınırına yaklaştıran teknoloji, optoelektronik ve süper iletken mıknatıs endüstrisinde yüksek katma değerli ürünlerin geliştirilmesini doğrudan etkileme potansiyeli taşıyor.

Kuantum işlemciler, çok hassas tıbbi görüntüleme cihazları ve yüksek hızlı tren altyapıları gibi büyük Ar-Ge bütçeleri gerektiren alanlarda performans sınırlarını yükselten buluş, küresel kuantum teknolojileri pazarında yeni bir dönüşümün habercisi olarak değerlendiriliyor.

Malzemelerin daha önce erişilemeyen çalışma koşullarında incelenebilmesi, geleceğin süper iletken güç donanımları ve entegre kuantum devreleri için daha düşük maliyetli, daha yüksek kapasiteli ticari çözümlerin önünü açıyor.
