Tamamen katı hal piller (SSB), yanıcı sıvı elektrolitleri katı iletkenlerle değiştirerek daha yüksek enerji yoğunluğu, daha uzun ömür ve daha kısa şarj süreleri hedefliyor. Ancak pratikte en büyük engellerden biri, şarj sırasında eşitsiz lityum birikiminin tetiklediği iğnemsi metal yapılar—lityum dendritleri. Bu yapılar katı elektroliti delerek performansı düşürüp kısa devre ve güvenlik riskleri doğurabiliyor. Bu yüzden, dendritleri bastırırken yüksek enerji yoğunluğunu ve hücre ömrünü koruyacak malzeme-strateji kombinasyonları ticarileşme için kritik.
DENDRİT RİSKİ AZALIYOR
Oxford Üniversitesi ve ortak kurumlar, Nature Energy’de yayımladıkları çalışmada, arjirodit Li₆PS₅Cl’in yoğunlaştırılmasıyla dendrit oluşumunun engellenebileceğini ve aynı zamanda akım taşıma kapasitesinin çarpıcı biçimde artabileceğini gösterdi. Literatürde, yüzde 99+ bağıl yoğunlukta granat türü seramiklerde bile CCD’nin çoğu kez yaklaşık 1 mA/cm² civarında kaldığı bilinirken, ekip Li₆PS₅Cl’yi yüzde 83’ten yüzde 99 bağıl yoğunluğa yükseltip kısa devresiz 9 mA/cm² kaplama akımına ulaştı.
YOĞUNLAŞTIRMA ETKİSİ ÖLÇÜLDÜ
Araştırmacılar, farklı yoğunluk rejimlerindeki arjiroditin mikroyapısını anlamak için odaklanmış iyon demeti taramalı elektron mikroskobu tomografisi (FIB-SEM) kullandı. Böylece gözenek dağılımı, çatlak uzunluğu/genişliği ve taneler arası bağlantılar gibi parametreleri üç boyutlu olarak çıkardı; bu verileri, kritik akım yoğunluğu (CCD) üzerindeki etkileri hesaplamak üzere sayısal modellemelerle eşleştirdi.
MİKROYAPI–HIZ İLİŞKİSİ

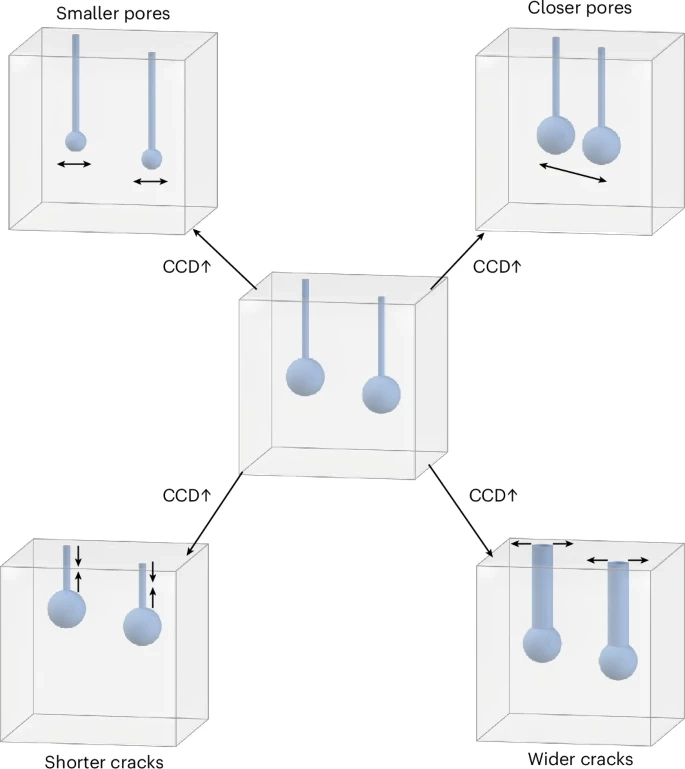

Yoğunlaştırma her detayıyla ‘otomatik’ iyileştirme getirmiyor. Daha küçük gözenekler ve daha kısa çatlaklar CCD’yi artırırken, daha düşük gözenek nüfusu ve daha dar çatlaklar tersi yönde etki edebiliyor. Ancak deney ve hesaplamalar bir arada değerlendirildiğinde, olumlu etkiler baskın gelerek genel CCD artışına yol açıyor. Böylece lityum, dendritik büyümeye sapmadan elektrolit içerisine daha yüksek akımlarda güvenle yerleşebiliyor.
HIZLI ŞARJ İÇİN KAPI
Ekip, lityum arakatmanlanma hızının sadece iyon difüzyonuyla sınırlı olmadığını; eşleşmiş iyon-elektron transferi gibi elektrokimyasal adımların da hız kontrolünde belirleyici olabileceğini vurguluyor. Yoğun ve kontrollü mikroyapı, elektron/iyon akış yollarını dengeli hale getirip enerji bariyerlerini düşürerek yüksek akım rejimlerinde stabil kaplama sağlıyor. Sonuç: daha hızlı şarj potansiyeli, azalan bozunma ve uzayan çevrim ömrü.
TİCARİLEŞMEYE KÖPRÜ
Çalışma, arjirodit sınıfı katı elektrolitlerin hızlı şarj ve güvenlik odağında ciddi bir aday olduğunu gösteriyor. Sıradaki adımlar; yoğunlaştırılmış Li₆PS₅Cl’nin tam hücre mimarilerine entegrasyonu, yüksek enerjili katotlar ve lityum metal anot ile gerçek kullanım koşullarında doğrulama. Başarılı ölçekleme, enerji yoğun SSB paketlerine giden yolda kritik bir sıçrama olabilir.
