TSMC ve NYCU'dan atomik arayüz: 0.42 nm'lik çip teknolojisi
TSMC ve NYCU araştırmacıları, transistör küçültmede yaşanan elektriksel kayıpları azaltan yeni bir arayüz mühendisliği yöntemi geliştirdi. Çalışma, nano ölçekte daha düşük güç tüketimi ve daha yüksek performans için yeni bir üretim yaklaşımı sunuyor.
Küresel yarı iletken endüstrisi transistörlerin fiziksel küçültme sınırlarına yaklaşırken, TSMC Kurumsal Araştırma birimi ile Ulusal Yang Ming Chiao Tung Üniversitesi araştırmacıları önemli bir mühendislik çözümü geliştirdi. Ekip, transistörlerin en hassas noktalarından biri olan atomik arayüzü yeniden tasarlayarak uzun süredir üretim süreçlerini sınırlayan temel bir soruna odaklandı. Nature Electronics dergisinde yayımlanan çalışma, wafer ölçekli üretime uyarlanabilecek yapısıyla mobil ve yapay zekâ çiplerinde daha yüksek performans ve daha düşük üretim kayıpları hedefliyor.
KRİTİK DENGE
Modern çip üretiminde transistörlerin küçültülmesi zorunlu hale gelirken, kapı dielektriği olarak kullanılan ultra ince yalıtım katmanlarının inceltilmesi yeni bir sorun yaratıyor. Daha ince katmanlar elektriksel kontrolü artırırken yük taşıyıcılarının hareketliliğini düşürüyor. Araştırmacılar uzun süredir güçlü elektrostatik kontrol ile yüksek taşıyıcı hızını aynı anda sağlamaya çalışıyordu. Atomik ölçekte oluşan kusurlar ve kaçak akımlar ise bu iki özelliğin birlikte elde edilmesini zorlaştırıyordu.
ARAYÜZ ÇÖZÜMÜ

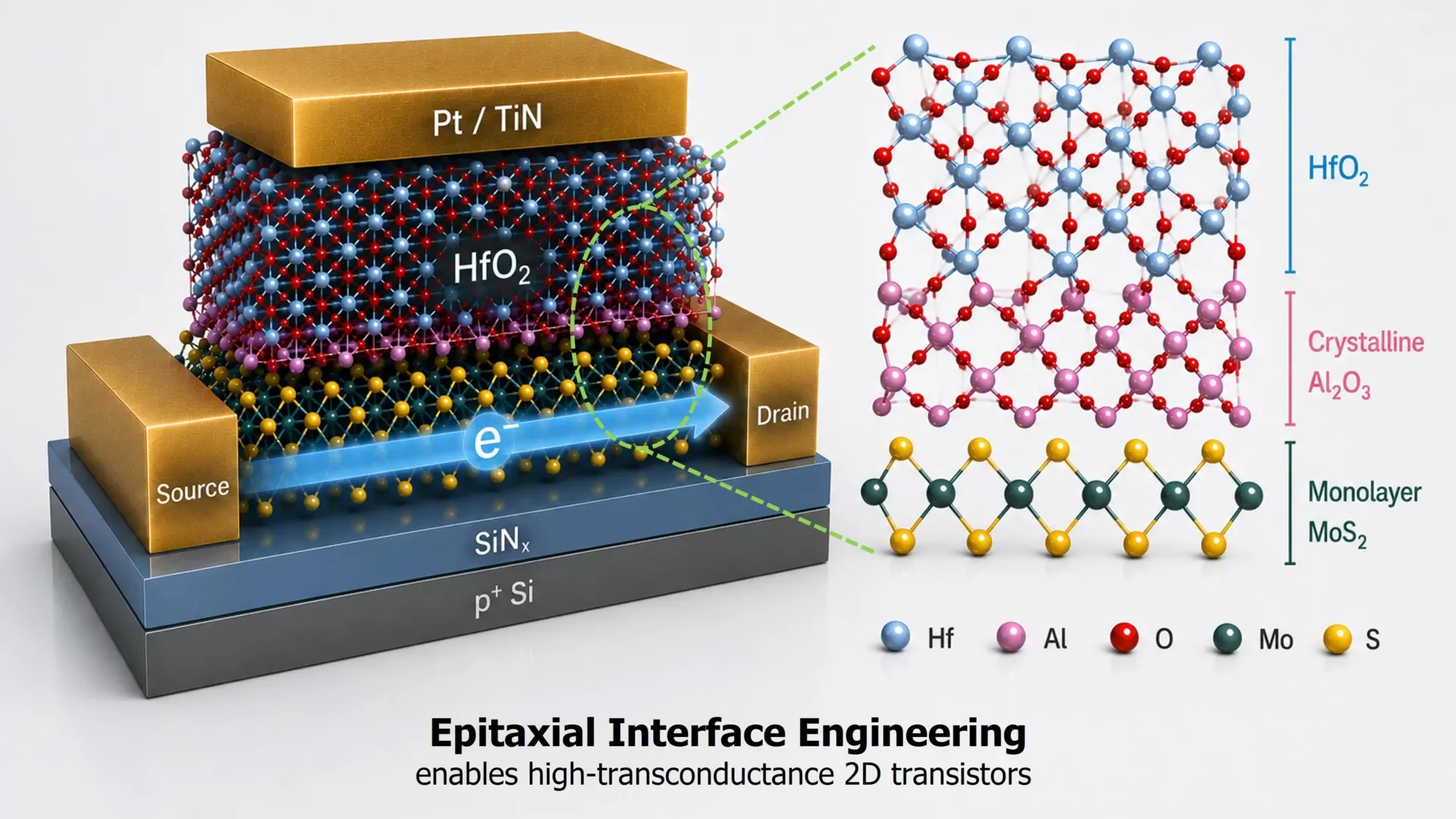

Araştırma ekibi yeni bir yarı iletken malzeme geliştirmek yerine iki malzemenin birleştiği arayüz bölgesine odaklandı. Molibden disülfür katmanının üzerine yerleştirilen ultra ince alüminyum tabakası kontrollü biçimde oksitlenerek özel bir tampon katman oluşturuldu. Nanometrenin yalnızca bir bölümü kalınlığındaki bu arayüz, yalıtkan malzemenin daha düzenli büyümesini sağlarken elektriksel etkileşimleri ve akım kayıplarını azaltıyor.
WAFER ÖLÇEĞİ
Yöntem, laboratuvar ortamında mekanik olarak soyulmuş malzemeler yerine endüstride kullanılan kimyasal buhar biriktirme yöntemiyle üretilen tek katmanlı malzemeler üzerinde test edildi. Kısa kanallı transistörlerde düşük kaçak akım ve yüksek iletkenlik değerleri elde edildi. Bu sonuçlar, geliştirilen yaklaşımın gelecekte wafer ölçekli üretim hatlarına uyarlanabilmesi açısından önemli bir teknik temel oluşturuyor.
ATOMİK SINIR
Transistör bileşenleri atomik boyutlara yaklaşırken, malzemeler arasındaki arayüzlerin cihaz performansındaki rolü de giderek artıyor. Araştırmacıların geliştirdiği hassas arayüz kontrolü, bu bölgeleri yalnızca pasif sınırlar olmaktan çıkarıp cihazın çalışma karakterini doğrudan belirleyen aktif unsurlara dönüştürüyor. Bu yaklaşım, daha düşük güç tüketimli ve yüksek performanslı yeni nesil çiplerin geliştirilmesine yönelik önemli bir adım olarak öne çıkıyor.
