Tek iyonla kuantum çiplerde elektromanyetik alanlar haritalandı

Kuantum bilgisayarların laboratuvar ortamından ticari veri merkezlerine taşınması için donanım kararlılığı ve hata oranlarının düşürülmesi kritik önem taşıyor. Tuzaklanmış iyon mimarisine dayalı kuantum işlemcilerde en önemli sorunlardan biri, mikro çiplerin yakınında oluşan ve kübitlerin süperpozisyon durumunu bozan elektriksel gürültü olarak öne çıkıyor. Yarı iletken ve kuantum donanım araştırmacıları, uzun süredir bu parazitik alanların kaynağını daha doğru belirlemeye çalışıyor. ETH Zürih araştırmacıları, tek bir tuzaklanmış berilyum iyonunu hassas bir ölçüm aracı olarak kullanarak kuantum çiplerinin yüzeyindeki elektromanyetik alanların yüksek çözünürlüklü üç boyutlu haritalarını çıkarmayı başardı.



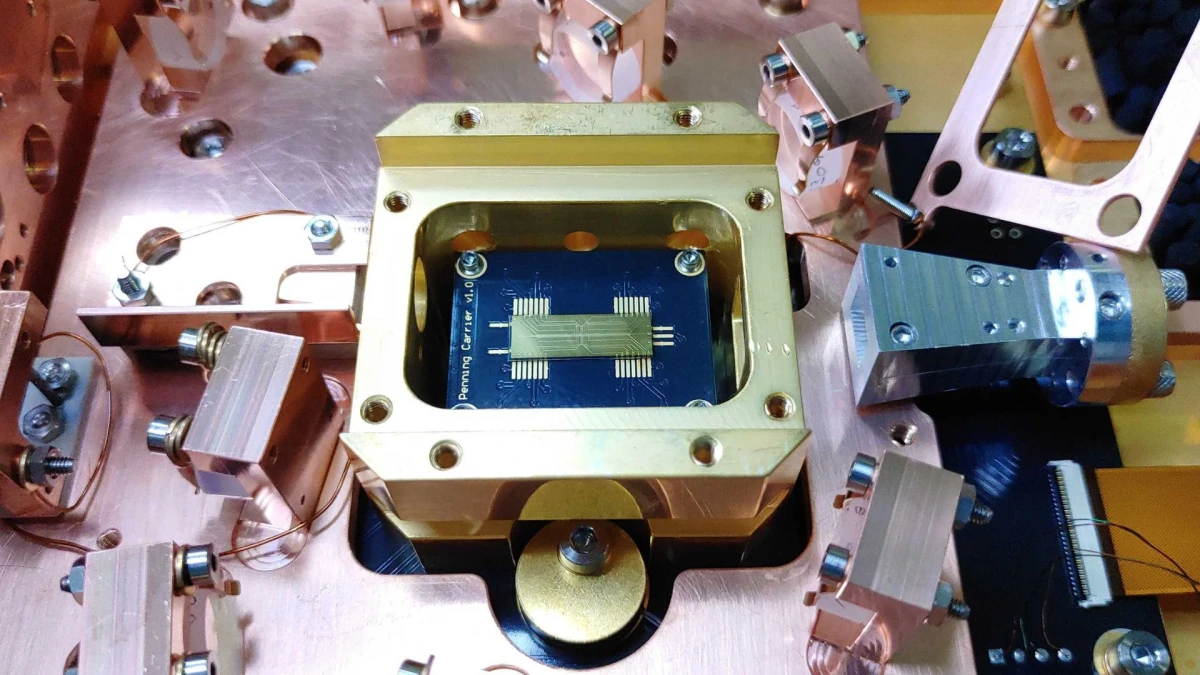

PENNING TUZAĞI KULLANILDI
ETH Zürih ekibi, çalışmada çip tabanlı Penning tuzağı metodolojisinden yararlandı. Geleneksel iyon tuzaklarının aksine dinamik alternatif akımlar yerine statik elektrik ve manyetik alan konfigürasyonları kullanan bu yapı, berilyum iyonunun mikro çip üzerinde üç boyutta hareket ettirilmesine imkan sağlıyor. Doktora araştırmacısı Tobias Sägesser ve ekibi tarafından tasarlanan düzenek, çip yüzeyindeki zayıf ve salınımlı elektromanyetik bozulmaların hassas biçimde taranabilmesini sağladı.



TEK İYONLA 3 BOYUTLU TARAMA

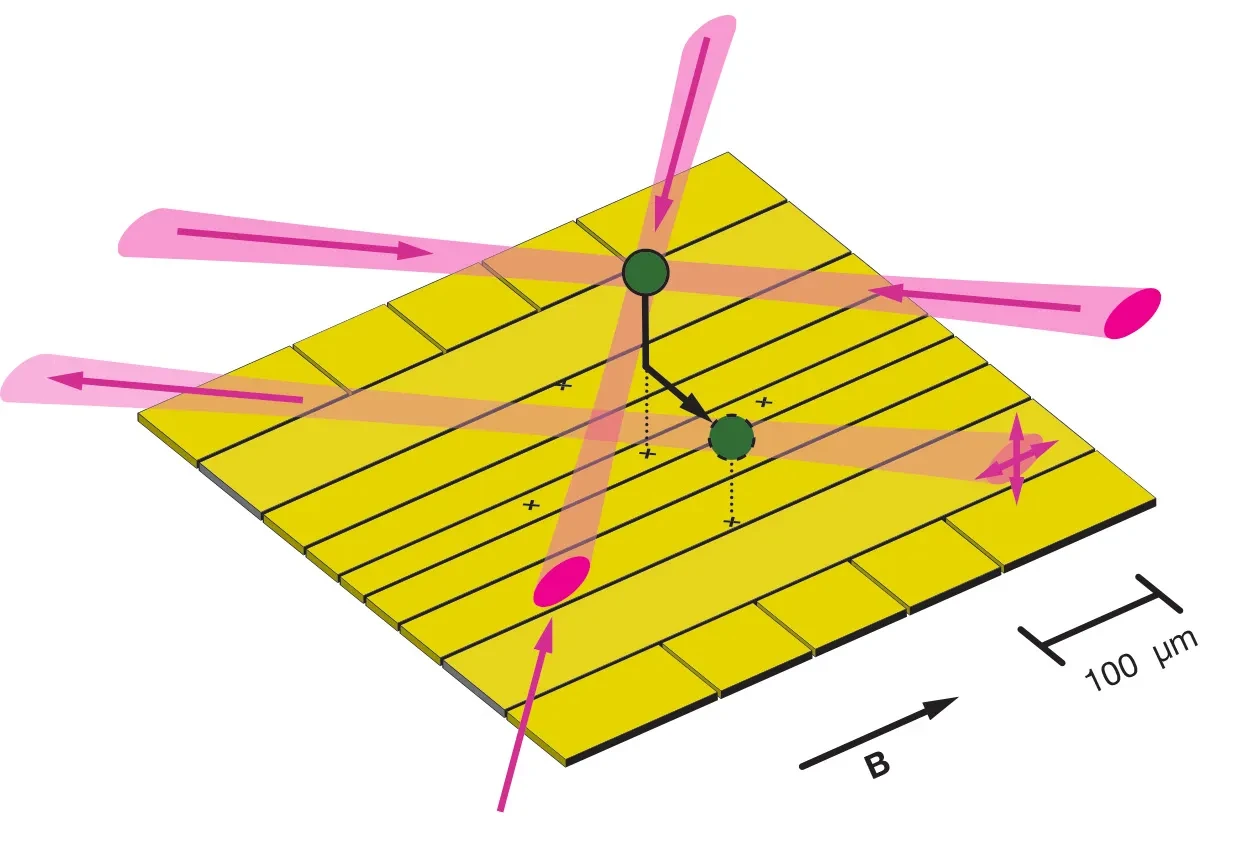

Haritalama süreci, tek bir berilyum iyonunun lazer darbeleriyle en düşük kuantum hareket seviyesine kadar soğutulmasıyla başlıyor. Ardından tuzak elektrotlarındaki voltajlar ayarlanarak iyon, çip yüzeyinin 50 ila 450 mikrometre üzerinde ve 200 x 200 mikrometrelik bir alan içinde hareket ettiriliyor. Ölçüm noktasına ulaşan iyon, çipten yayılan zayıf parazitik alanların etkisiyle hareket genliğinde değişim gösteriyor. Araştırmacılar, ek lazer darbeleriyle iyonun kuantum durumundaki bu sapmayı ölçerek ilgili noktadaki elektrik alanının gücünü hesaplıyor.



ÇOK ZAYIF SİNYALLER TESPİT EDİLDİ
Araştırmacı Tobias Sägesser, geliştirilen sistemin bir saniyede metre başına yalnızca 10 nanovoltluk salınımlı elektrik alan sinyalini tespit edebildiğini belirtti. Bu hassasiyet, birkaç kilometre uzaktaki bir cep telefonunun yaydığı elektromanyetik alandan 10 bin kat daha zayıf sinyallerin yakalanabildiği anlamına geliyor. Sistem ayrıca iyonun dinlenme konumundan sapmasını izleyerek statik elektrik alanlarını, enerji seviyelerindeki değişim geometrisini inceleyerek de başıboş manyetik alanları eş zamanlı olarak haritalandırabiliyor.



HARİCİ GÜRÜLTÜ AZALTILDI
Deney düzeneğinin önemli özelliklerinden biri, ölçüm sırasında harici voltaj kaynaklarından geçici olarak izole edilebilmesi oldu. Bu sayede dış kaynaklı gürültü sinyalleri azaltılarak ölçüm doğruluğu artırıldı. Araştırmacılar, bu yaklaşımın kuantum çiplerinin yakın çevresindeki zayıf elektromanyetik alanların daha net belirlenmesine olanak tanıdığını ifade ediyor. Böylece çip üzerindeki girişim kaynaklarının konumu ve etkisi daha ayrıntılı biçimde analiz edilebiliyor.

MALZEME VE ÜRETİM TESTLERİNDE KULLANILABİLİR
Projenin koordinatörü Prof. Jonathan Home, üç boyutlu hassas ölçüm kabiliyetinin yarı iletken mühendislerine elde edilen verileri teorik simülasyonlarla doğrudan karşılaştırma imkanı verdiğini belirtti. Bu yöntem, kuantum çiplerinde kullanılan farklı yüzey kaplamalarının, ince film biriktirme tekniklerinin ve üretim süreçlerinin elektromanyetik gürültü açısından karşılaştırılmasına yardımcı olabilir. Böylece en az elektriksel gürültü üreten malzeme ve üretim yöntemlerinin belirlenmesi mümkün hale gelebilir.



KÜBİT KARARLILIĞI İÇİN YENİ ARAÇ
ETH Zürih’in geliştirdiği yöntem, kuantum işlemci üretiminde kalite kontrol ve malzeme seçimi açısından yeni bir ölçüm aracı olarak öne çıkıyor. Parazitik elektromanyetik alanların daha hassas haritalanması, tuzaklanmış iyon tabanlı kuantum çiplerinde kübit kararlılığının artırılmasına katkı sağlayabilir. Araştırmacılar, tek iyonla yapılan bu yüksek çözünürlüklü 3D haritalamanın kuantum sensörleri ve kuantum bilgi işlem donanımlarının geliştirilmesinde önemli bir teknik adım olduğunu belirtiyor.
